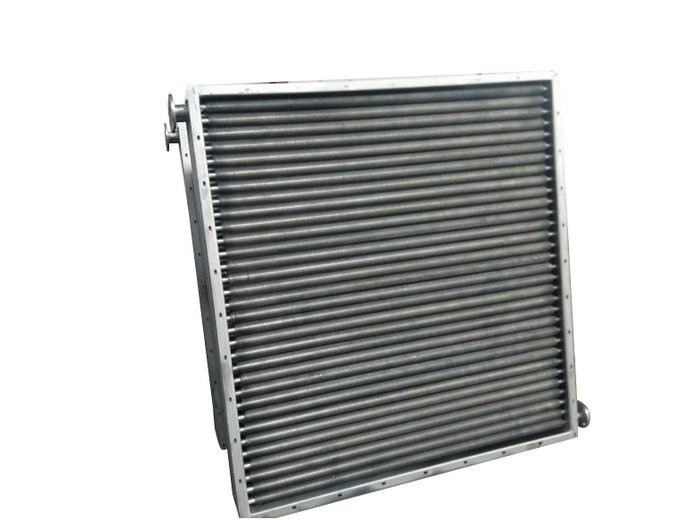

翅片管換熱器是一種在管外加裝翅片以提高換熱效率的設備，廣泛應用于石油、化工、電力、冶金等領域。其結構設計主要包括以下幾個部分：
　　1、管子：管子是翅片管換熱器的主要部件，主要負責熱量的傳遞。通常采用無縫鋼管或焊接鋼管，材質一般為碳鋼、不銹鋼或銅等。
　　2、翅片：翅片是增加換熱面積的關鍵部件，可以顯著提高換熱效率。

　　3、翅片的形狀有多種，如平直形、鋸齒形、波紋形等，材料主要有鋁、銅、不銹鋼等。

　　4、換熱管束：換熱管束是由多根管子和翅片組成的整體，是翅片管換熱器的核心部分。管束的設計應考慮到流體的流動特性、換熱系數等因素。
　　5、封頭：封頭位于換熱管束的兩端，主要用于封閉管束，防止流體泄漏。封頭的形狀有平面封頭、球面封頭等。
　　6、支撐結構：支撐結構的作用是固定換熱管束，防止其在工作過程中因流體壓力而產生變形。支撐結構的形式有托架式、框架式等。
　　7、流體通道：流體通道包括管內通道和翅片間通道，是流體與換熱管進行熱量交換的地方。流體通道的設計應保證流體能夠均勻地通過每一根管子和每一個翅片。
　　8、連接方式：翅片管換熱器的連接方式有法蘭連接、螺紋連接、焊接連接等，根據實際需要選擇合適的連接方式。
　　9、防腐處理：由于翅片管換熱器的工作環境往往較為惡劣，因此需要進行防腐處理，常用的防腐方法有涂漆、電鍍、熱浸鋅等。
　　總的來說，翅片管換熱器的結構設計需要綜合考慮各種因素，既要滿足換熱性能的要求，又要確保設備的穩定性和可靠性。
